制藥廠內部整體消毒方案
摘 要
臭氧（O3）處理技術，可以對空間或水體中的各類物質進行反應，其過程不會產生不環保的物質，是已知氧化能力很強的材料。它作為一項既環保又安全的應用技術，即可以解決水中的異味物質以及顏色不純凈的問題，將水中總有機物含量（COD）降低50%左右，又能對凈化空間環境，對環境內的各類細菌、病毒等微生物起到良好的殺滅作用。國外對于生產環境及各類生產用水、飲用水等有嚴格的標準執行，如飲用水不得含有病原菌、毒素等，但需含礦物質。各種礦物質、pH值、混濁、顏色、溶解率、氣體、微生物等，都會影響水的品質。為提高水質，歐洲、日本和美國均在上個世紀采取了臭氧水處理技術。我國近些年才開始使用成熟的臭氧凈化處理技術和設備。使用臭氧可以凈化生產環境，可以大大節約水資源、促進水資源的循環再利用。
本廠成立以來，針對不同的環境，研發出不同應用目標下的處理方案，完善了臭氧處理技術在我國應用的技術基礎。這項研究有望改變目前我國臭氧處理應用的盲目性問題，同時在更大范圍內推廣應用臭氧處理技術，提高我國生產生活、食品藥品的安全性，更有效地資源的利用。據悉，臭氧制備技術經過幾十年來的研究，單位能耗降低了約2－3倍，臭氧發生器的價格也在不斷下降，設備更為緊湊更有利于推廣。
臭氧處理方案
一、臭氧的原理
1、設備由氣源系統、臭氧發生系統、高壓電源、散熱器、控制系統等部分組成。
2、設備以空氣或氧氣為氣源，通過高壓變頻放電產生臭氧，并利用臭氧的強氧化性進行殺菌消毒、去味和降解有機物。

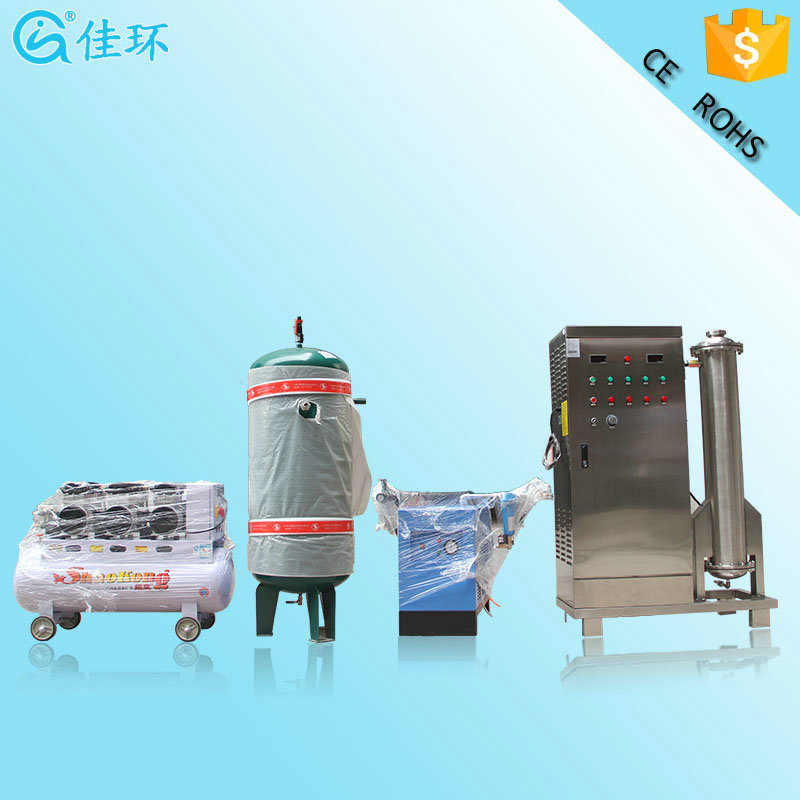

3、設備采用氧氣為氣源時，通過內置的制氧機制備氧氣，其以美國進口沸石分子篩為吸附劑，用變壓吸附法（PSA）將空氣中的氧氣與氮氣分離，并濾除空氣中的有害物質，從而獲取高純度的氧氣，并大大提高臭氧產量、純度和效率。臭氧發生器
二、項目概況及方案
依據貴公司所提供的相關資料，獲知為奧托沙內部消毒，內部空間為以下數據的區域，需要1小時內達到后進行有效的消毒殺菌效果，5大區域分別消毒兩大凈化級別，通過計算可知空間消毒所需臭氧量，以下根據相關資料做出方案分析和結果。
一共五個獨立區域：
1. 十萬級區 91m2，高度2.8m
2. 萬級區 210m2，高度2.8m
3. 更衣區（十萬級） 68m2，高度2.8m
4. 實驗室一區（萬級）56m2，高度2.8m
5. 實驗室二區（萬級）20m2，高度2.8m
每個區域有獨立空調，其中1，2點空調主機放在同一個房間（空調機房），另外3個全部分開放置于對應區域的天花隔層中。問題如下：
1. 想用兩臺臭氧發生器給所有的區域進行消毒處理，可行嗎？如果行？需要多少錢？工期多少？
解： 如想用2臺臭氧發生器給所有區域進行消毒是可行的，一臺臭氧發生器用在十萬級別的兩個區域共用一臺，另一臺臭氧發生器用在三個萬級區域共用一臺。
一：根據十萬級別區域 一個91m2 ,一個更衣區68m2，高度均為 2.8m,臭氧發生器放在機房內，因此，需要鋪一定長度的2分不銹鋼管道到更衣區的空調主機送風口內，根據這樣的綜合因素，這兩個區域需要配的臭氧發生器為，HY-015-60A 一臺，因為在一點的送風工程中需要衰退的因素考慮，因此需要臭氧發生器HY-015-60A 一臺。
二：根據萬級別區域 一個210m2 一個56m2 一個20m2 高度均為2.8米，臭氧發生器利用1臺放在機房內，因此需要鋪出2條管道到 56m2和20m2的兩個空間的空調主機送風口內，根據數據，20m2的空調主機到機房的距離大概在45米左右，56m2的空調主機到機房的距離大概38-40米左右，因此需要鋪出2條2分的管道。再根據這樣的距離和臭氧的衰退因素綜合計算總結出，需要1臺HY-018-120A 一臺 。
兩臺機器安裝調試+管道鋪設焊接，需要工期大概2天。
三、設備構成及說明
按照臭氧消毒系統運行特點，氣源制備部分是臭氧消毒系統中的前置系統，它的作用是為臭氧發生器提供所需的質量適宜和數量足夠的氣體。氣源制備部分有各種形式可供選擇。對不同形式的氣源制備部分的選擇主要考慮的因素是供氣的規模、現場條件以及運行能耗。
在臭氧發生過程中，當以空氣為氣源，通過內置的氣泵空壓壓縮時，因需進行壓縮冷凝造成氣源中的水氣含量上升，故而常常會加裝干燥輔助系統，從而降低設備故障幾率。同時在實際使用當中，空氣源發生器也要依據設備所處環境充分考慮加裝冷凝干燥系統。
臭氧發生部分是臭氧消毒系統中的核心，它的作用是生產消毒工藝所需的數量足夠臭氧氣體。它的投資約占整個臭氧消毒的60%以上，運行能耗約占50%-70%。臭氧發生部分因臭氧發生器的形式不同而有所差異，我公司采用自主研發的變頻高壓放電包，在脫羥石英放電管中放電催化氧氣轉化為臭氧。
依據項目實際情況，綜合考慮后推薦使用1臺HY-015-60A獨立處理,1臺HY-018-120A獨立處理?？紤]到臭氧的比重比空氣重，設備安裝時臭氧輸出口應接入送風口處，將臭氧連接管路進行投加
數量 | 每小時產量 （g/h） | 消毒級別 十萬級別 | 價格 （元/臺） | 總計 （元） | |
臭氧機 | 1 | 60 | 十萬級別 | 8200 | 8200 |
數量 | 每小時產量 （g/h) | 消毒級別 萬級別 | 價格 （元/臺） | 總計 （元） | |
臭氧機 | 1 | 120 | 萬級別 | 15800 | 15800 |
安裝管道 | |||||
材料 | / | 2分不銹鋼管 | 接頭 | 閥門 | 彎頭 |
/ | 直通 | 臭氧管 | 人工安裝費 | 工期2天 | |
/ | 4分水管 | 安裝調試 | 管件 | 等 | |
/ | 材料費3500元+人工安裝費用1000元 （注：可自行采購材料，只需付人工安裝費用） | ||||
總計：8200+15800+3500+1000元 合計 28500元 （大寫貳萬捌仟伍佰元整）
以上價格為含稅含運，同時都可贈送一定長度的臭氧管。 | |||||
所選用的型號設備參數如下：
HY-015-60A臭氧發生器參數
臭氧產量 | 60g/h | 額定功率 | 680 |
輸入電源 | 220V/50HZ | 冷卻方式 | 水冷 型 |
設備體積 | 55*40*113cm | 設備重量 | 41KG |
單價 | 8200元/臺(含稅含運費) | ||
HY-018-120A臭氧發生器參數
臭氧產量 | 120g/h | 額定功率 | 1300 |
輸入電源 | 220V/50HZ | 冷卻方式 | 水冷 型 |
設備體積 | 55*40*133cm | 設備重量 | 80KG |
單價 | 15800元/臺(含稅含運費) | ||
設備圖：
以下方案請詳細品讀：
廣加環根據奧托沙的實際情況和空間的情況，從消毒效果，生產效率，采購臭氧消毒機成本等因素考慮，建議出一套比較合理和實用的方案。
依據貴公司所提供的相關資料，獲知為奧托沙內部消毒，內部空間為以下數據的區域，需要1小時內達到后進行有效的消毒殺菌效果，5大區域分別消毒兩大凈化級別，通過計算可知空間消毒所需臭氧量，以下根據相關資料做出方案分析和結果。
一共五個獨立區域：
1. 十萬級區 91m2，高度2.8m
2. 萬級區 210m2，高度2.8m
3. 更衣區（十萬級） 68m2，高度2.8m
4. 實驗室一區（萬級）56m2，高度2.8m
5. 實驗室二區（萬級）20m2，高度2.8m
每個區域有獨立空調，其中1，2點空調主機放在同一個房間（空調機房），另外3個全部分開放置于對應區域的天花隔層中。
建議5個區域每個區域用1臺臭氧發生器，1，2點的空間可以把臭氧發生器放在空調機房內使用，各把臭氧輸出管接入空調主機送風口處
3,4,5點 空調主機放置對應區域的天花隔層中。這三個區域的臭氧發生器可以放在天花板隔層中，接入臭氧管把臭氧送入送風口處。
根據5個區域的體積和消毒級別進行配臭氧發生器
1.十萬級區91m2，高度2.8m 配一臺 HY-003-20A
臭氧產量 | 20g/h | 額定功率 | 320W |
輸入電源 | 220V/50HZ | 冷卻方式 | 水冷 型 |
設備體積 | 40*30*83cm | 設備重量 | 20KG |
單價 | 3850元/臺(含稅含運費) | ||
2.萬級區210m2,高度2.8m 配一臺 HY-015-50A
臭氧產量 | 50g/h | 額定功率 | 530W |
輸入電源 | 220V/50HZ | 冷卻方式 | 水冷 型 |
設備體積 | 55*40*100cm | 設備重量 | 38KG |
單價 | 6500元/臺(含稅含運費) | ||
注：水冷型機器，建議用循環方式，因此要用到水桶，自配，廠方不標配，廠方配冷卻水泵和管件。
3.更衣區（十萬級）68m2，高度2.8m 配一臺 HY-006-15A
臭氧產量 | 15g/h | 額定功率 | 300W |
輸入電源 | 220V/50HZ | 冷卻方式 | 風冷 型 |
設備體積 | 40*30*71cm | 設備重量 | 18KG |
單價 | 2950元/臺(含稅含運費) | ||
4. 實驗室一區（萬級）56m2，高度2.8m 配一臺HY-006-20A
臭氧產量 | 20g/h | 額定功率 | 320W |
輸入電源 | 220V/50HZ | 冷卻方式 | 風冷 型 |
設備體積 | 40*30*71cm | 設備重量 | 18KG |
單價 | 3350元/臺(含稅含運費) | ||
5. 實驗室二區（萬級）20m2，高度2.8m 配一臺 HY-005-10A
臭氧產量 | 10g/h | 額定功率 | 180W |
輸入電源 | 220V/50HZ | 冷卻方式 | 風冷 型 |
設備體積 | 32*26*58cm | 設備重量 | 11KG |
單價 | 2000元/臺(含稅含運費) | ||
因此總結：
以上5個區域各自配臭氧消毒機，保證每個區域消毒殺菌效果更好，如果是其中一臺機器出現故障，不會影響其他區域的消毒，從成本看，也不需要鋪2分不銹鋼鋼管道，工期當天可以安裝調試完成，根據廣加環臭氧廠技術部建議，這是比較合理的方案。
區域 | 數量 | 每小時產量 （g/h） | 冷卻方式 | 價格 （元/臺） | 總計 （元） |
1 | 1 | 20 | 水冷 | 3850 | 4050 |
2 | 1 | 50 | 水冷 | 6500 | 6800 |
3 | 1 | 15 | 風冷 | 2950 | 3350 |
4 | 1 | 20 | 風冷 | 3350 | 3750 |
5 | 1 | 10 | 風冷 | 2000 | 2200 |
安裝：不用鋪管道，直接用臭氧硬管接入各送風口 工期：當天 出車費200元 安裝費用500元 | |||||
以上價格為含稅含運，同時都可贈送一定長度的臭氧管。 合計：20850元 大寫（貳萬零捌佰伍拾元整） | |||||
建議采用這個優質的方案。
工藝圖：（只做參考）
三、設備操作及注意
1、將臭氧發生器放置在待消毒室以外的特定（平穩、通風散熱良好）位置，檢查臭氧硅膠軟管與機器的臭氧輸出口是否已接好，將臭氧輸送管導入待消毒空間。并在室內靠近天花板處投加。
2、為達到最佳的臭氧消毒效果，請關閉門窗等，消毒時請勿有人員在室內。
3、接通電源，電壓表顯示當前電壓，打開氣泵開關，氣泵指示燈亮，氣泵開始工作。（電流表顯示當前電流，15克以上機）臭氧輸出口有氣體輸出。
4、延長時間打開臭氧開關（根據當前空氣濕度情況而定，濕度越大，時間越長，一般1—30秒）臭氧指示燈亮，機器開始工作，（15克以上臭氧發生器需要調節濃度旋鈕，對臭氧輸出濃度進行調節，）臭氧硅膠軟管有臭氧氣體輸出 。
5、根據空間使用需要，將定時開關旋至與空間消毒相對應的消毒時間。
（15克以上臭氧發生器無定時器，請另外配置）如不配置定時器，消毒完成后則需要人工關閉臭氧發生器
6、達到設定的消毒時間后，消毒機將自動停止工作或者手動關閉臭氧發生器，完成作業后請將電源插頭拔出；
7、臭氧在室內一般1—2個小時后就會自動分解為氧氣，人若要長時間在室內居留時，需以聞不到濃重的臭氧異味為準，
8、消毒完成后請將臭氧發生器移至干燥通風處，以便箱內不會因為高濕高溫環境產生積水，對臭氧發生器產生影響。
四、設備配套
設備連接軟管、臭氧輸送軟管（此為強抗臭氧管三個月更換一次具佳）。
設備出廠時，配備5米臭氧管、1個保險絲、合格證、保修卡、使用說明書等。
五、售后服務
設備保修壹年（易損件除外）設備如出現故障，購方需要說明設備情況，供方當日回應。
六：企業介紹
廣州佳環電器科技有限公司系專業研發，生產，銷售臭氧發生器、臭氧消毒機、工業制氧機的企業，多年來為眾多的行業解決了讓他們一直煩惱的空氣消毒，水處理消毒，化學氧化等一系列的問題。公司擁有著實力雄厚的技術隊伍，研發和生產出精度高、穩定性好、使用方便、維護容易的設備。
公司生產的系列產品應用范圍廣，在汽車消毒、制藥、食品、醫療、水處理、環保、化學氧化與合成等幾十個領域有著豐富的經驗。人性化的設計理念，卓越的性能和完善的服務，使公司產品在臭氧領域處于領先地位。
