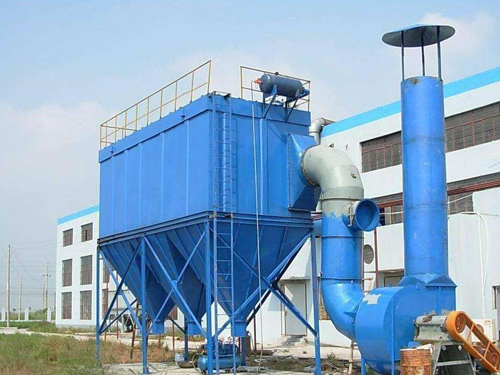

PPC氣箱式脈沖除塵器

PPC氣箱脈沖布袋除塵器具有四個系列33種規格。過濾面積從93-4361m2，處理風量從6900m3/h到314000m3/h，廣泛適用于建材、水泥、冶金、機械、化工和耐火材料行業；特別適用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統（或除塵系統）；也可適用于煤磨收塵，但要增設措施，除塵器結構也要相應改變。還可適用于含塵濃度特高氣體的收塵，如帶o-sepa選粉機的粉磨系統，其氣體含塵達1000g/m3(標)以上，可不設置作預收塵用的旋風除塵器。對于我國北方嚴寒地區，本除塵器在增加加熱保溫裝置后出能適用。

PPC氣箱脈沖布袋除塵器組成：

1、殼體部分：包括清潔室（或稱氣體凈化箱、氣箱）、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板、噴吹短管、過濾室內設有濾袋及其骨架。

2、灰斗及卸灰機構：有灰斗和按不同系列、不同的   粉塵濃度，分別設置的螺旋輸送機、空氣輸送斜槽和剛性葉輪給料機（即卸料閥）。

3、進出風箱體：包括進出風管路及中隔板。單排（或稱單列）結構布置在殼體一側，雙排（或稱雙列）結構布置在殼體中間。A系列較小無箱體，進出風管路分別接于灰斗與清潔室上。

4、脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。

5、壓縮空氣管路及其減壓裝置、油水分離器、油霧器等。

6、支柱及立式籠梯、欄桿。

PPC氣箱式脈沖布袋除塵器特點：

1、本除塵器采用分室停風脈沖噴吹清灰技術，克服了常規脈沖布袋除塵器和分室反吹除塵器的缺點，清灰，，排放濃度低，漏風率小，能耗少，鋼耗少，占地面積少，運行穩定，經濟效益好。

2、由于采用分室停風脈沖噴吹清灰，噴吹一次就可達到清灰的目的，所以清灰周期延長，降低了清灰能耗，壓氣耗量可大為降低。同時，除塵濾袋與脈沖閥的疲勞程度也相應減低，從而成倍地提高濾袋與閥片的壽命。

3、檢修換袋可在不停系統風機，系統正常運行條件下分室進行。濾袋袋口采用彈性漲圈，密封性能好，牢固。濾袋龍骨采用多角形，減少了布袋與籠骨的磨擦，延長了除塵布袋的壽命又便于卸下布袋。

4、采用上部抽袋方式，換袋時抽出骨架后，臟袋投入箱體下部灰斗，由人孔處取出，   了換袋操作條件。

5、箱體采用氣密性設計，密封性好，檢查門用優良的密封材料，制作過程中以煤油檢漏，漏風率。

6、進、出口風道布置緊湊，氣流阻力小。

PPC氣箱脈沖布袋式除塵器工作原理：

含塵氣體從除塵器進出風箱體中的進風口（A系列從灰斗進入）進入經斜隔板轉向至灰斗，同時氣流速度變慢，由于慣性作用，氣體中粗顆粉塵落入灰斗，細小塵粒隨氣流折而向上進入過濾室，粉塵附著于除塵布袋的外表，凈化后的氣體透過濾袋進入上部清潔室，由各分室清潔匯集經出風口，由除塵系統的主風機吸出而排入大氣。

PPC氣箱脈沖布袋除塵器是一種分室結構拼裝式，由室頂電磁脈沖閥對各室濾袋輪流進行分室停風氣箱脈沖清類（即所謂離線清灰）的袋式除塵器。它與一般噴吹式脈沖袋式除塵器的清灰不同，噴吹脈沖清灰是在同一個過濾室內只對其中各排濾袋逐排進行噴吹清灰（即所謂在線清灰），而其它排濾袋仍進行過濾，即清灰與過濾同時在一室中混合進行，清下的粉塵二次飛揚，有部分會被相鄰除塵濾袋收去，不利于含塵濃度較大的氣體過濾。PPC型分室氣箱脈沖是在一個室內關閥停止過濾情況下進行的，而且不停機換一個室的濾袋。

PPC氣箱脈沖布袋除塵器維護管理要求：

1、制訂維護管理值班制度，值班人員要記錄運行情況。要經常檢查電控清灰裝置（包括程控儀、電磁閥、脈沖閥、提升閥等）運轉是否正常，時調正清灰時間，以清灰效率。

2、定期檢查壓縮空氣系統運行是否正常，氣源壓力是否符合要求，穩定。分水濾氣器要經常放水，油霧器要定時加油。

3、定期檢查氣缸動作情況及提升閥的密封性，如發現氣缸漏氣或閥座密封墊壞，應及時檢修和換。

4、隨時監視排放的煙塵濃度，如發現冒灰，應及時檢查濾袋破損情況和過濾室密封情況，堵塞漏氣孔隙，補袋或換新袋。

5、剛性葉輪給料機器（卸灰閥）、螺旋輸送機等排灰裝置應與除塵器同時運行，除塵器停用后，應放空灰斗內積灰，以防不用時粉塵干結。

6、除塵器停機前，應手動對濾袋清灰一次，以免袋上積灰太多，再用時不易清灰。

PPC氣箱脈沖布袋除塵器技術性能：

	參數	處理風量(m3/h)	過濾風速(m/min)	過濾面積(m2)	濾袋數(個)	阻力(Pa)	含塵濃度(g/m3)	保溫層面積(m2)	重量
型號
32-3		6900	1.2-2.0	93	96	1470-1770	＜1000	26.5	2.880
32-4		8930		124	128			34	4.080
32-5		11160		155	160			41	5.280
32-6		13390		186	192			48.5	6.480
64-4		17800		248	256			70	7.280
64-5		22300		310	320			94	9.960
64-6		26700		372	384			118	11.640
64-7		31200		434	448			142	13.320
64-8		35700		496	512			166	15.000
96-4		26800		372	384		＜1300	110	10452
96-5		33400		465	480			120	12120
96-6		40100		557	576			130	14880
96-7		46800		650	672			140	16920
96-8		53510		744	768			150	19810
96-9		60100		836	864			160	21240
96-2×5		66900		929	960			175	25200
96-2×6		80700		1121	1152			210	30240
96-2×7		94100		1308	1344			245	35280
96-2×8		107600		1494	1536			280	40320
96-2×9		121000		1681	1728			315	45360
96-2×10		134500		1868	1920			350	50400
128-6		67300		935	768			125	24120
128-9		100900		1402	1152			196	31680
128-10		112100		1558	1280			205	34680
128-2×6		34600		1869	1536			323	43920
128-2×7		15700		2181	1792			247	52680
128-2×8		179400		2492	2084			262	60000
128-2×9		201900		2804	2304			277	66480
128-2×10		224300		3115	2561			292	72000
128-2×11		247600		3427	2856			307	78480
128-2×12		269100		3728	3072			322	96400
128-2×13		291600		4050	3328			337	93600
128-2×14		314000		4361	3584			252	100800
